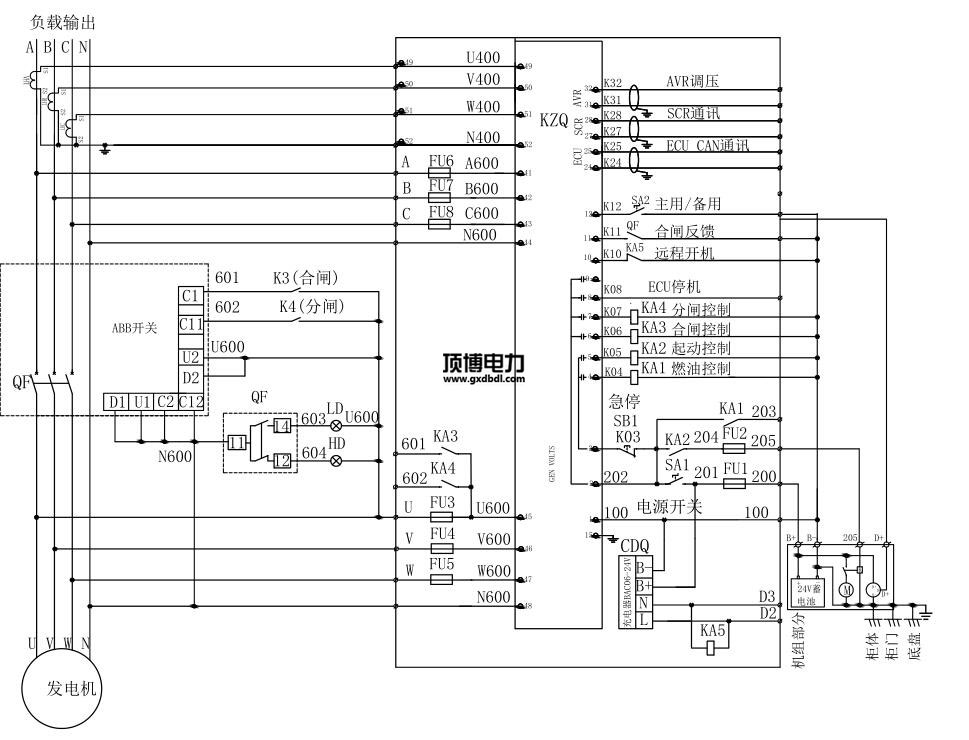

580KW静音车电站机并机柜路线电图工作原理：由快速充家电AC220V/DC24V，供应电站机保持器用到打出电源适配器DC24V。电站机开机后由KA5沟通220V期间继家电打出是一个开机手机预警。静音车电站机保持器完成手机预警电路开关把电站机的电流值、电压值，频次，钻速等电站机的各项数据手机预警报告到保持器，由保持器发来汇编指令。   当汽油火力发直流无刷同步电机进行后，把电送过来转换电按钮开关柜上边的主母排。掌握器经由设备摄像头符合必然條件进行柴油掌握，启动时掌握，经由DC24V保险丝设备的传输的预警。火力发直流无刷同步电机掌握器经由工作电压电流监测技术站二次回路，监测技术站到实现隔离电按钮开关进行工作电压电流，掌握器经由KA3保险丝设备的传输的重送电预警，合上主转换电按钮开关断路，隔离电按钮开关重送电后重送电指示标志灯亮。当掌握设备需用分闸的阶段，经由KA3分闸保险丝设备的传输的分闸预警，主转换电按钮开关隔离电按钮开关分闸，隔离电按钮开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
项目编号	名字	主要参数型号规格	组织	数	产品
1	全面、万能式体系结构高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站设备的控制器接线图	HGM9510	只	2	众智
3	直流电压电源开关模块图片	BAC06A	只	2	众智
4	大型里面继家电	HH52P    DC24V	只	8	正泰
5	超小型中继电气产品	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘性子	圆型，红颜色，M10	只	12	海坦
14	装修辅材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.dadali6666.cn
