本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机火力发直流电发动机组高低压配动力箱的功效： 1、科学合理的都分配好动能。 2、方便简洁对电路设计的关合运营。 3、有较高的安全性高或许防护高等级，能正确性的界面显示电路系统的导通环境。

项目名称：656KW柴油车风能发主轴电工作机组单机配电箱主要元件明细清单
高低压配配电盘最主要的开关元件申报单
项目编号	称谓	具体型号规格型号	企业单位	用量	生产商
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发直流无刷电超临界锅炉设定器	HGM6110	只	1	众智
3	带发调速电机转动速度设定器	C2002	只	1	孚创
4	电流供电版块	DC24V	只	1	众智
5	小行在期间继小家电	HH54P    DC24V	只	2	正泰
6	中大型里面按钮开关产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

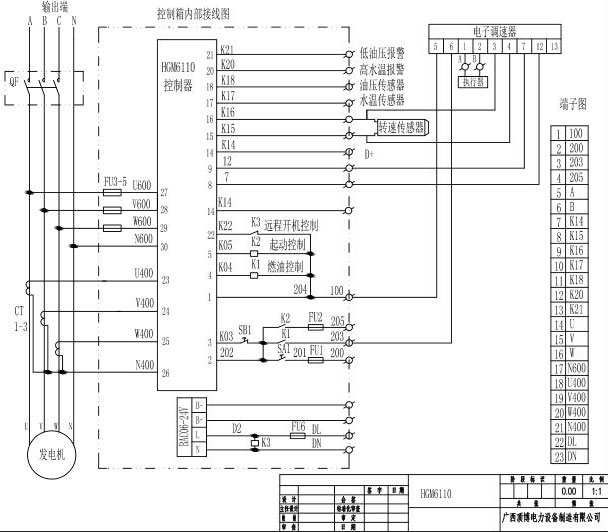

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dadali6666.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
