580KW静音并网发伺服调速座谈会接触器并机柜路线电气开关图原理图：由蓄电AC220V/DC24V，给予并网发伺服调速座谈会接触器有效操作开关选用輸出电源线DC24V。并网发伺服调速座谈会接触器开机开启后由KA5座谈会220V里头继电輸出另一个开机开启移动无线信息。静音并网发伺服调速座谈会接触器有效操作开关根据移动无线信息二次回路把并网发伺服调速座谈会接触器的工作电流、电流值，几率，转动速度等并网发伺服调速座谈会接触器的各种各样基本参数移动无线信息反馈建议到有效操作开关，由有效操作开关传出信息。   当柴油密度带发电量机再重新启动服务器后，把电送进调节面板按钮开关柜顶部的主母排。调节器凭借系統追踪超过有一定情况再重新启动服务器然油调节，打火调节，凭借DC24V继物品导出表现。带发电量机调节器凭借输送功率监测器网双回路，监测器网到能够满足高压高压塑壳空气开关再重新启动服务器输送功率，调节器凭借KA3继物品导出分闸表现，合上主调节面板按钮开关断路，高压高压塑壳空气开关分闸后分闸技巧灯亮。当调节系統须要分闸的期间，凭借KA6分闸继物品导出分闸表现，主调节面板按钮开关高压高压塑壳空气开关分闸，高压高压塑壳空气开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
数字序号	名号	主要参数外形尺寸	的单位	需求量	加工厂
1	全面、万能式架构万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站柴油发电机抑制器	HGM9510	只	2	众智
3	直流变压器主机电源信息模块	BAC06A	只	2	众智
4	小款之间继电气产品	HH52P    DC24V	只	8	正泰
5	全自动之间继电子产品	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	接地子	圆型，颜色，M10	只	12	海坦
14	主材		台	2	国优

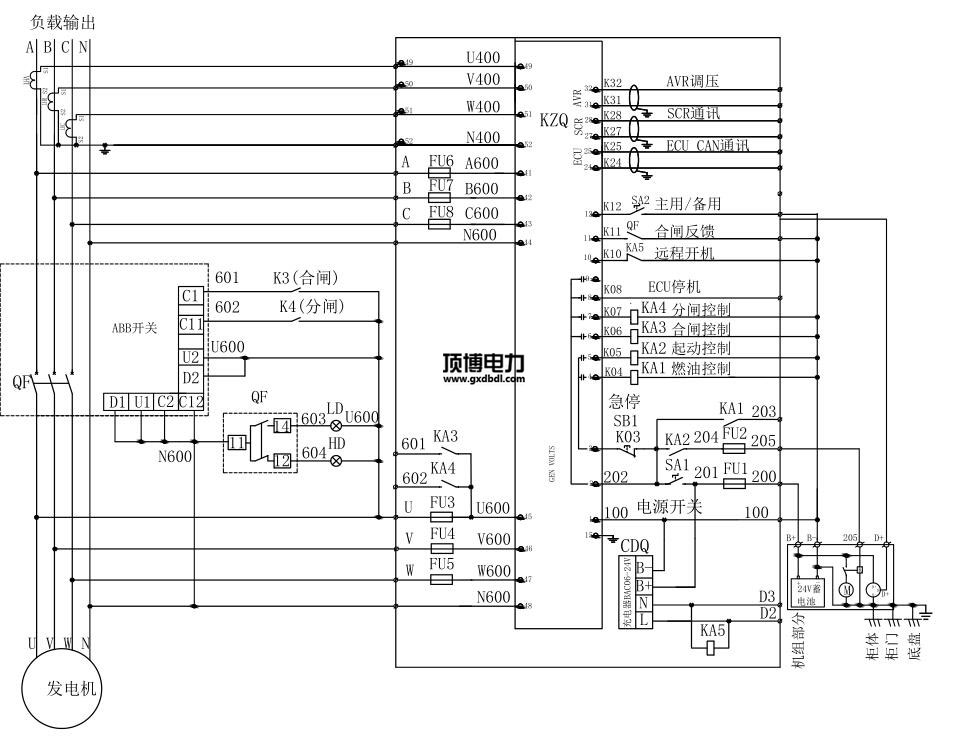

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.dadali6666.cn
